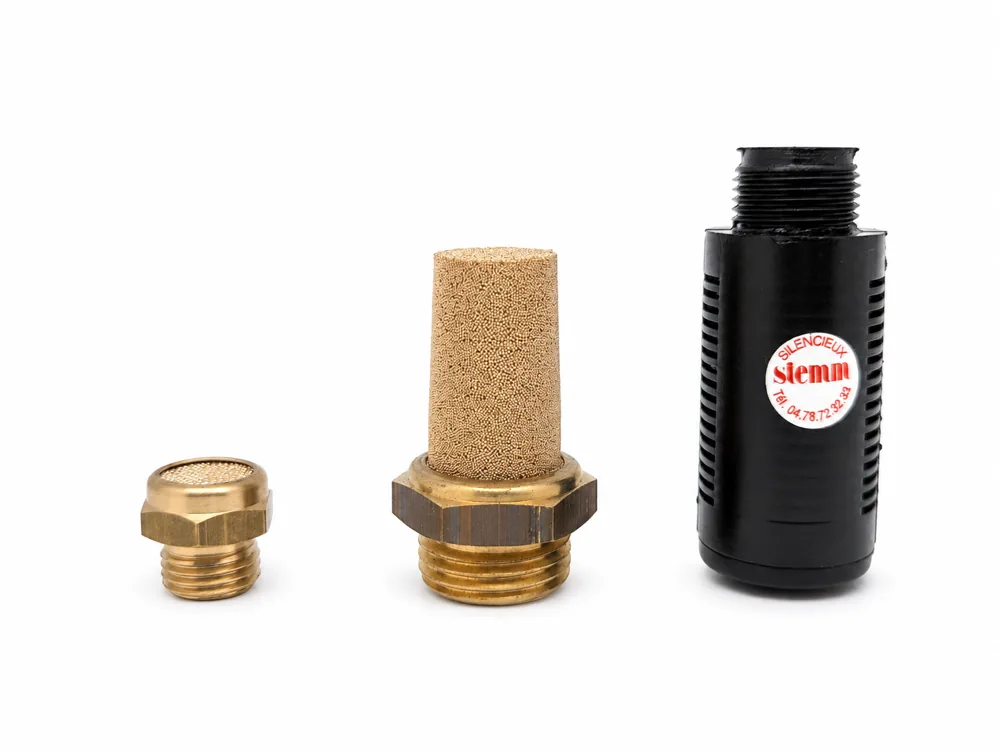

Gamme silencieux standard
Silencieux à visser directement sur une machine pneumatique, un vérin ou un distributeur, pour une pression d’utilisation normale (jusqu’à 7 bars). C’est la gamme la plus courante : douze sous-gammes couvrent les formes, les médias et les modes de serrage usuels. Pour le panorama et le choix du matériau, voir le hub silencieux.
Le silencieux en bronze fritté
C’est le modèle de référence pour l’échappement d’air comprimé.
La partie filtrante est en bronze fritté : le bronze est transformé par électrolyse en petites billes, qui sont ensuite placées dans un moule et soudées par un seul point. L’air s’échappe par une chicane entre les billes, ce qui casse les ondes sonores et atténue le bruit.
L’embase est en laiton, avec un six pans de serrage situé au-dessus du filet — ou au-dessus du silencieux lui-même pour les situations d’accessibilité difficile, quand on ne peut pas mettre une clé sur la base une fois la pièce montée.
La fixation se fait par un filet BSP cylindrique ou conique. D’autres filetages (NPT, notamment) sont disponibles sur demande.
Les silencieux compacts
Le silencieux peut aussi servir de filtre : monté à l’admission, il protège une électrovanne des impuretés extérieures. Dans cet usage, on privilégie une version très compacte, qui tient dans un encombrement réduit.
Plastique, feutre et céramique
À côté du bronze, plusieurs médias répondent à des contraintes particulières :
- autonettoyants — pour les atmosphères très poussiéreuses, où un poreux classique se colmaterait ;
- feutre — pour une meilleure atténuation phonique ;
- polyéthylène et nylon poreux — silencieux plastique, léger et insensible à la corrosion ;
- céramique poreuse — pour les applications qui l’exigent.
Les douze sous-gammes
| Code | Gamme | À retenir |
|---|---|---|
| CY | Cylindrique standard | Le modèle le plus courant |
| LE | Cylindrique, clé supérieure | Serrage par le haut, accessibilité difficile |
| CO | Conique standard | Encombrement réduit en sortie |
| BV | Conique, filtres bouchons vissés | Bouchon vissé |
| 6P | Filtre 6 pans | Serrage six pans |
| T | Bouchons tournevis | Serrage au tournevis |
| AN | Autonettoyants | Atmosphères très poussiéreuses |
| F | Feutre | Meilleure atténuation phonique |
| CE | Céramique poreuse | Applications spécifiques |
| SP | Plastique | Nylon poreux |
| SPC | Grande efficacité | Atténuation renforcée |
| VE | Pompe à vide et Venturi | Tube débouchant, perte de charge minimale |
Les cotes détaillées de chaque sous-gamme figurent dans les fiches techniques ci-dessous.
Documentations techniques
Bon à savoir
Quelle pression supporte un silencieux standard ?
La gamme standard est prévue pour une pression d'utilisation normale, jusqu'à 7 bars. C'est la plage de la très grande majorité des installations pneumatiques : vérins, distributeurs, moteurs pneumatiques. Au-delà, ou pour une installation particulière, nous passons sur la gamme spécifique ou sur du sur-mesure.
Quel filetage choisir ?
Le standard est le filet BSP, cylindrique ou conique. Le NPT et d'autres filetages sont disponibles sur demande. Si l'accès au silencieux est difficile une fois monté, prenez une version à six pans de serrage situé au-dessus du silencieux plutôt qu'au-dessus du filet.
Comment le bronze fritté atténue-t-il le bruit ?
Le bronze est transformé par électrolyse en petites billes, placées dans un moule puis soudées par un seul point. L'air s'échappe en passant par les chicanes entre les billes : le flux est fractionné et ralenti, ce qui casse les ondes sonores et atténue le bruit.
Un silencieux peut-il servir de filtre ?
Oui. Le média poreux filtre dans les deux sens : on utilise couramment un silencieux compact pour protéger une électrovanne des impuretés extérieures. C'est la même pièce, montée dans l'autre logique.
Que choisir en atmosphère poussiéreuse ?
La gamme autonettoyante (AN). Dans une ambiance très poussiéreuse, un poreux classique se colmate : la contre-pression monte et la machine perd en performance. La version autonettoyante est conçue pour cette contrainte.
Quelle version pour la meilleure atténuation phonique ?
La gamme feutre (F) est celle qui donne la meilleure atténuation phonique parmi les médias standard. Pour les gros débits — compresseurs, pompes à vide, centrales de vide — c'est plutôt vers la gamme ALWITCO qu'il faut regarder.
