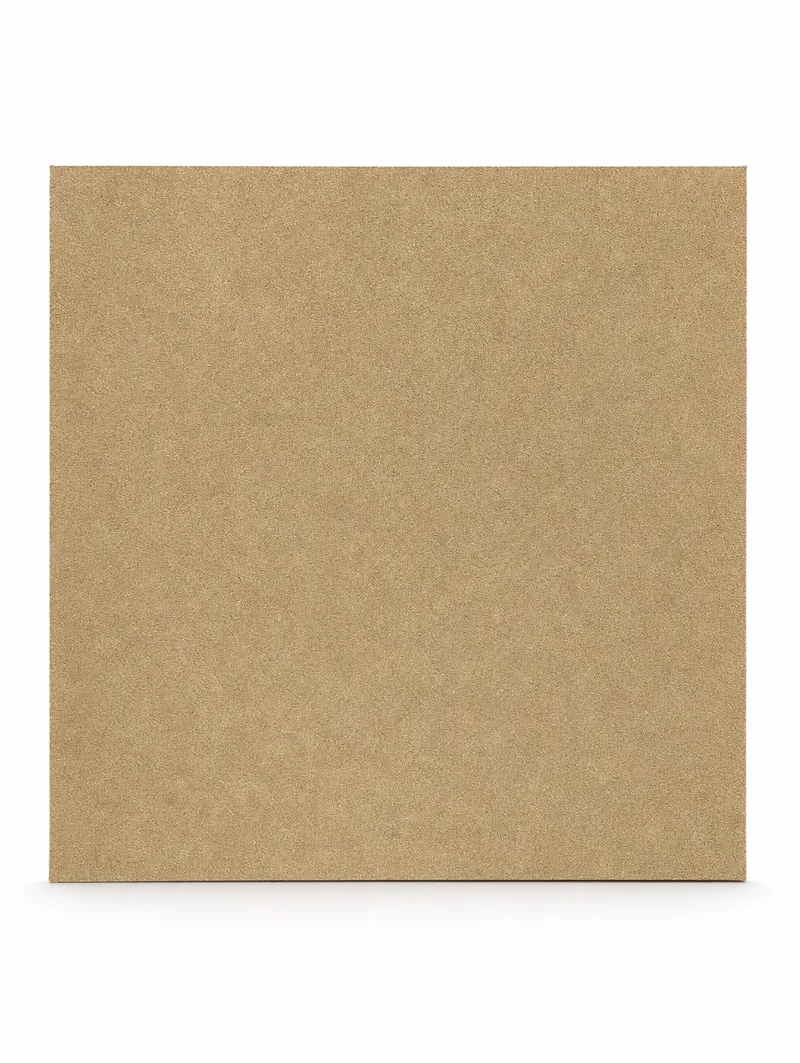

Plaques en bronze fritté
La plaque en bronze fritté poreux sert pour les surfaces filtrantes ou diffusantes, à découper à la forme. Filtration et diffusion de fluides, à coût maîtrisé. Porosité de 1 à 400 µm.
Applications
- Surfaces filtrantes — filtration de gaz et de liquides sur une section large.
- Découpe à la forme — quand la géométrie ne correspond à aucun format standard.
- Diffusion — répartition homogène d’un fluide sur toute la surface.
- Évent de grande section — mise à l’air avec rétention des particules.
- Atténuation de bruit — panneau d’échappement d’air comprimé.
Dimensions
Sur-mesure : jusqu'à 300 x 1200 mm (dimensions supérieures par assemblage de plaques soudées), épaisseurs de 2 à 20 mm. Nous consulter.
Matériau par défaut : bronze.
| Longueur (mm) [L] | Largeur (mm) [l] | Épaisseurs standards (mm) [e] |
|---|---|---|
| 600 mm | 300 mm | 2, 3 et 5 mm |
| 500 mm | 500 mm | 2, 3 et 5 mm |
| 500 mm | 250 mm | 2, 3 et 5 mm |
| 300 mm | 300 mm | 2, 3 et 5 mm |
| 250 mm | 250 mm | 2, 3 et 5 mm |
Pour aller plus loin
En milieu corrosif, à température élevée, ou pour un plancher de fluidisation, prenez la plaque en inox fritté. Pour choisir le format et le seuil de filtration, voir nos filtres frittés.
Bon à savoir
Peut-on découper une plaque en bronze fritté ?
Oui, c'est son usage principal : on la découpe à la forme voulue quand aucun disque ni tube standard ne correspond à la géométrie. C'est le format le plus souple pour s'adapter à un logement existant.
Quelle taille maximale est possible ?
600 x 300 mm en standard, en épaisseurs de 2, 3 et 5 mm. En sur-mesure, jusqu'à 300 x 1200 mm, en épaisseurs de 2 à 20 mm. Pour des surfaces plus grandes, on assemble plusieurs plaques soudées entre elles.
Quelle épaisseur choisir ?
L'épaisseur se choisit sur la tenue mécanique, pas sur la finesse de filtration — celle-ci dépend de la porosité. Une plaque plus épaisse encaisse une pression différentielle plus élevée, mais augmente la perte de charge.
Plaque bronze ou plaque inox ?
Le bronze pour la filtration et la diffusion courantes, à coût maîtrisé. L'inox 316L dès qu'il y a corrosion, température élevée (jusqu'à 450 °C), ou besoin d'un certificat matière — et pour les grandes surfaces type planchers de fluidisation.
