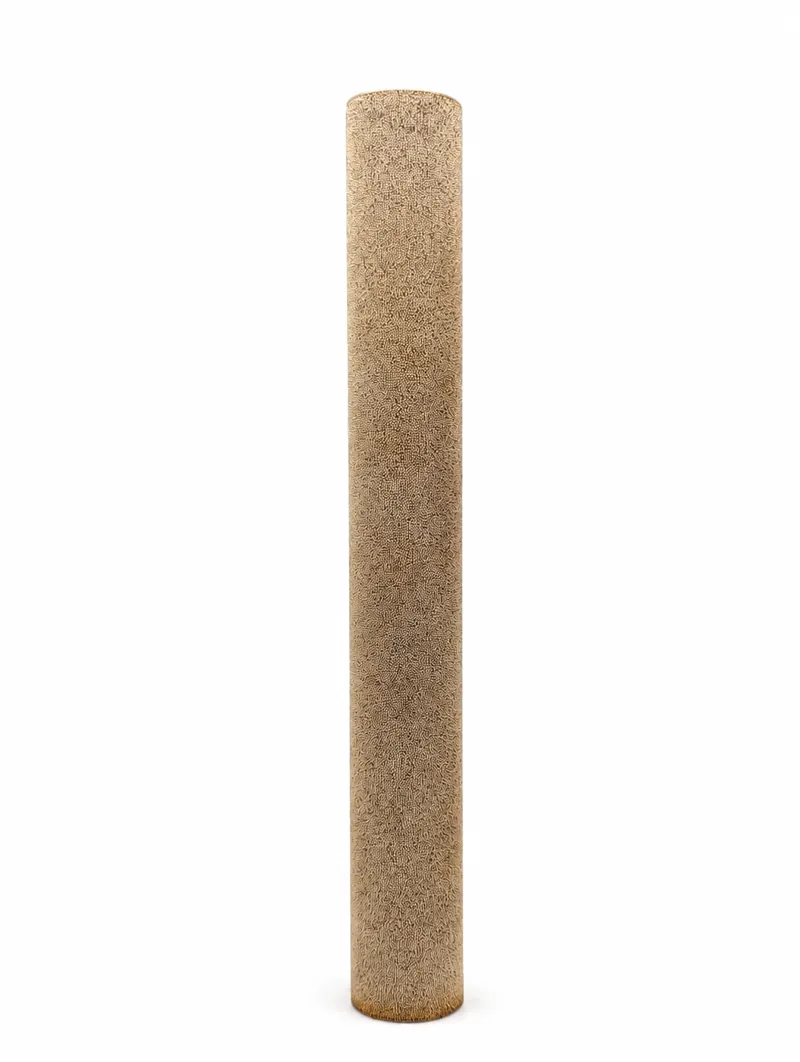

Tubes en bronze fritté
Le tube en bronze fritté poreux (sans soudure) sert de cartouche filtrante, de diffuseur ou de silencieux. Filtration et diffusion de fluides à coût maîtrisé. Porosité de 1 à 400 µm.
Applications
- Cartouche filtrante — grande surface filtrante pour un encombrement réduit, filtration en continu.
- Diffuseur — diffusion d’un gaz dans un liquide sur toute la longueur du poreux.
- Silencieux — échappement d’air comprimé, avec une large section de passage.
- Évent tubulaire — mise à l’air avec rétention des particules.
- Séparation gaz / liquide — arrêt d’aérosol sur les purgeurs de canalisation.
Dimensions
Sur-mesure : Ø extérieur de 4 à 500 mm, longueurs de 2 à 900 mm. Nous consulter.
Matériau par défaut : bronze.
| Ø extérieur (mm) | Ø intérieur (mm) | Longueurs standards (mm) [L] |
|---|---|---|
| 26 mm | 20 mm | 48 mm |
| 32 mm | 26 mm | 250 mm |
| 50 mm | 46 et 44 mm | 300 et 600 mm |
| 80 mm | 76 et 74 mm | 625 et 1250 mm |
| 100 mm | 96 et 94 mm | 875 et 1750 mm |
Pour aller plus loin
En milieu corrosif ou à température élevée, prenez le tube en inox fritté (filtration 0,1 à 130 µm). Pour un silencieux complet, voir la gamme silencieux standard ; pour le choix du format et du seuil, nos filtres frittés.
Bon à savoir
Qu'apporte un tube sans soudure ?
L'absence de ligne de soudure supprime le point faible mécanique et l'hétérogénéité de porosité qu'elle introduit. Le poreux est régulier sur toute la circonférence, ce qui donne une filtration et une diffusion homogènes, et une meilleure tenue à la pression différentielle.
Tube ou disque en bronze fritté ?
Le tube pour la surface : à encombrement égal il offre bien plus de surface filtrante qu'un disque, donc un meilleur débit et un colmatage plus lent. Le disque quand le montage impose une pièce plate en porte-filtre ou entre brides.
Quelles dimensions sont disponibles ?
De Ø26 à Ø100 mm extérieur en standard, avec des longueurs de 48 à 1750 mm selon le diamètre. En sur-mesure, le diamètre extérieur va de 4 à 500 mm et les longueurs de 2 à 900 mm.
Peut-on l'utiliser comme silencieux ?
Oui. Le bronze fritté est le média de référence pour l'échappement d'air comprimé, et la forme tubulaire offre une grande surface d'échappement, donc peu de contre-pression. Pour un silencieux complet avec embase et filetage, voir la gamme silencieux standard.
