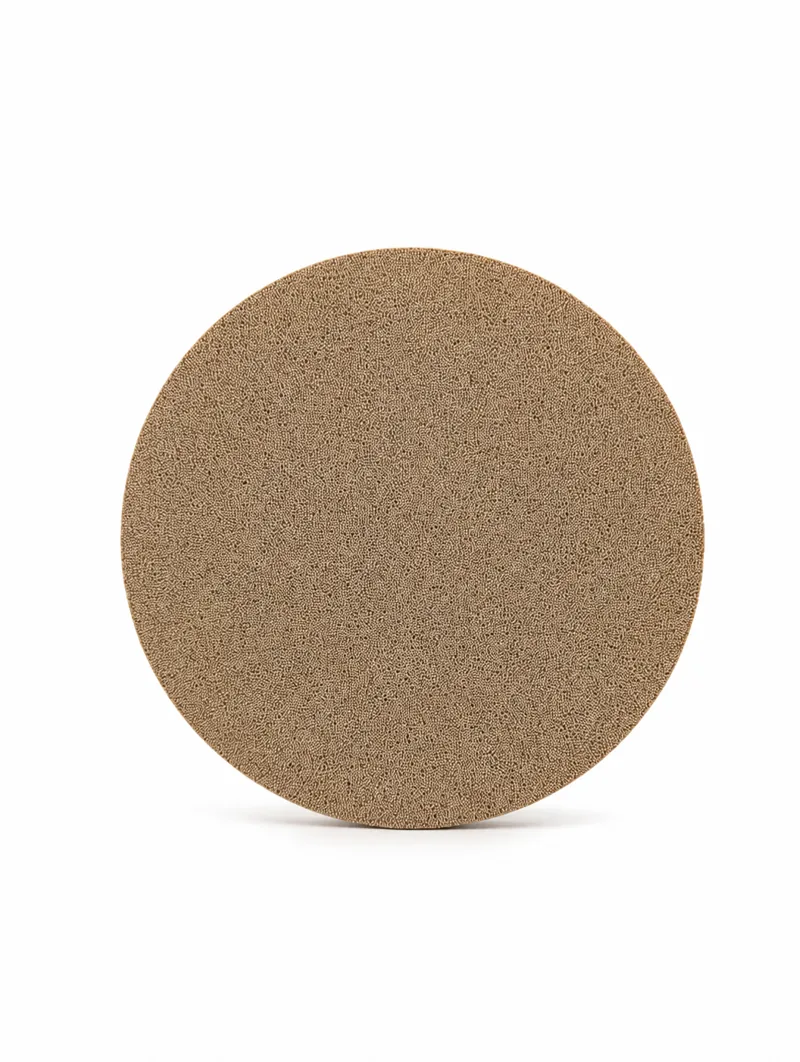

Disques en bronze fritté
Le disque en bronze fritté poreux sert à la filtration et à la diffusion de fluides, comme silencieux pneumatique ou comme évent. C’est souvent le choix économique quand le milieu n’impose pas l’inox. Porosité de 1 à 400 µm.
Applications
- Filtration en ligne — monté en porte-filtre ou entre brides, pour liquides et gaz.
- Silencieux pneumatique — le bronze fritté est le média de référence pour l’échappement d’air comprimé.
- Évent — mise à l’air d’une enceinte avec rétention des particules.
- Diffusion — répartition homogène d’un fluide sur toute la surface.
- Protection d’instrument — brise-jet, amortissement des coups de bélier.
Dimensions
Sur-mesure : diamètres de Ø1 à Ø500 mm, épaisseurs de 2 à 20 mm. Nous consulter.
Matériau par défaut : bronze.
| Diamètres standards (mm) [D] | Épaisseurs standards (mm) [e] |
|---|---|
| 6 mm | 2 mm et 3 mm |
| 10 mm | 3 mm |
| 14 mm | 3 mm |
| 21 mm | 2 mm et 3 mm |
| 28 mm | 3 mm |
| 30 mm | 2 mm et 3 mm |
| 38 mm | 3 mm |
| 42 mm | 2 mm et 3 mm |
| 60 mm | 2 mm et 3 mm |
| 80 mm | 3 mm |
| 90 mm | 2 mm et 3 mm |
| 92 mm | 3 mm |
| 114 mm | 2 mm et 3 mm |
| 250 mm | 2 mm et 3 mm |
Pour aller plus loin
En milieu corrosif ou à température élevée, prenez plutôt le disque en inox fritté (filtration 0,1 à 130 µm). Pour un silencieux complet, embase comprise, voir la gamme silencieux standard ; pour le choix du seuil, nos filtres frittés.
Bon à savoir
Quelle porosité choisir pour un disque en bronze fritté ?
La porosité va de 1 à 400 µm, pour une filtration de 1 à 220 µm. Le seuil se choisit selon la taille des particules à retenir et le débit à conserver : plus on filtre fin, plus la perte de charge augmente. Décrivez-nous l'application, nous vous orientons.
Pourquoi le bronze plutôt que l'inox ?
Parce qu'il coûte moins cher et suffit dans la grande majorité des cas. Le bronze fritté couvre la filtration et la diffusion courantes en ambiance neutre. On passe à l'inox 316L quand il y a corrosion, température élevée, ou qu'un certificat matière est exigé.
Un disque en bronze fritté peut-il servir de silencieux ?
Oui, c'est même un de ses usages les plus courants : le bronze fritté est le média de référence pour l'échappement d'air comprimé. Le poreux fractionne le flux et casse les ondes sonores. Voir notre gamme de silencieux pneumatiques pour les modèles complets, embase comprise.
Quels diamètres sont disponibles ?
De Ø6 à Ø250 mm en standard, en épaisseurs de 2 et 3 mm. En sur-mesure nous réalisons de Ø1 à Ø500 mm, en épaisseurs de 2 à 20 mm.
