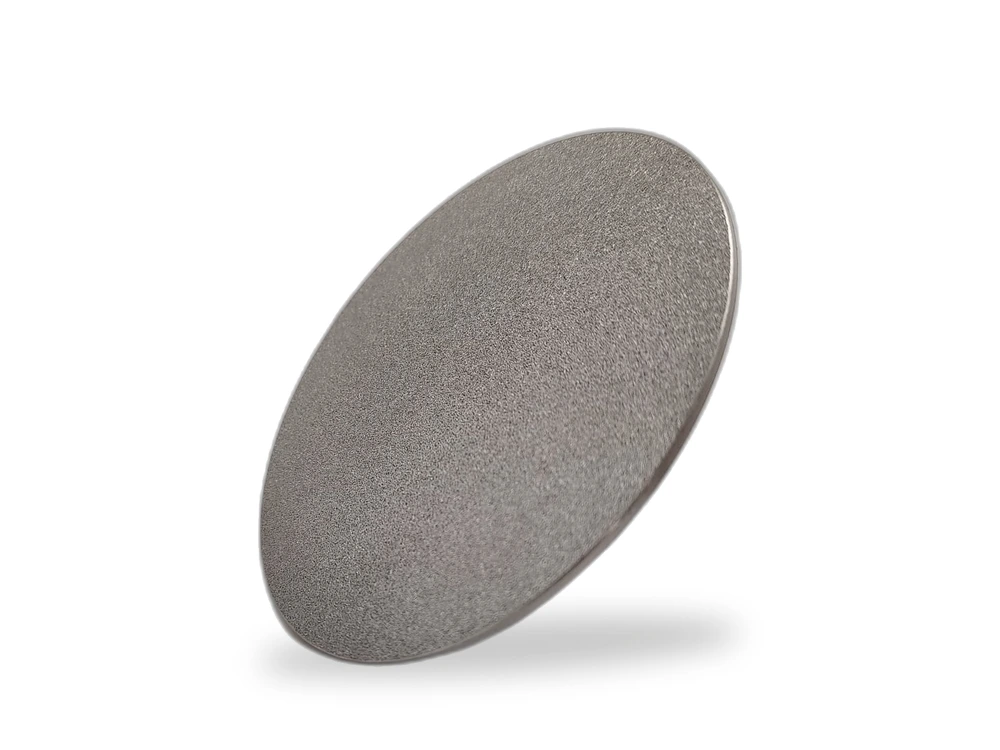

Disques en inox fritté
Le disque en inox fritté poreux (316L) sert de média filtrant en ligne, d’évent ou de diffuseur de fond. On le monte dans un porte-filtre ou une bride, pour filtrer un liquide ou un gaz, casser un jet ou diffuser un fluide de façon homogène. Porosité de 0,5 à 200 µm. L’inox tient la corrosion, la température et les milieux agressifs, avec certificats matière et traçabilité.
Expédition sous 5 jours ouvrés (sous réserve de quantités disponibles).
Applications
- Filtration en ligne — monté en porte-filtre ou entre brides, pour les liquides comme pour les gaz.
- Évent — mise à l’air d’une enceinte étanche tout en retenant les particules.
- Diffuseur de fond — diffusion homogène d’un fluide sur toute la surface du disque.
- Brise-jet — casse un jet sous pression et répartit le débit.
- Protection d’instrument — amortit les coups de bélier sur un manomètre.
Dimensions
Sur-mesure : diamètres de Ø1 à Ø700 mm, épaisseurs de 2 à 20 mm. Nous consulter.
Matériau par défaut : inox 316L. Sur demande : 304L, 904L, Inconel 600, Monel 400, titane ou Hastelloy.
| Diamètres standards (mm) [D] | Épaisseurs standards (mm) [e] |
|---|---|
| 10 mm | 2 mm et 3 mm |
| 21 mm | 2 mm et 3 mm |
| 30 mm | 2 mm et 3 mm |
| 42 mm | 2 mm et 3 mm |
| 56 mm | 3 mm |
| 60 mm | 2 mm et 3 mm |
| 90 mm | 2 mm et 3 mm |
| 114 mm | 2 mm et 3 mm |
| 300 mm | 3 mm |
Le même disque en bronze
Pour un usage en ambiance neutre, le disque en bronze fritté remplit la même fonction à coût plus faible (filtration 1 à 220 µm). Voir aussi nos filtres frittés pour le choix du format et du seuil.
Bon à savoir
Quelle porosité choisir pour un disque en inox fritté ?
La porosité va de 0,5 à 200 µm, pour une filtration de 0,1 à 130 µm. Le choix dépend de la taille des particules à retenir et du débit à conserver : plus le seuil est fin, plus la perte de charge augmente. Si vous hésitez, donnez-nous l'application plutôt qu'un chiffre.
Comment se monte un disque fritté ?
Le plus souvent dans un porte-filtre ou entre deux brides, avec un joint de chaque côté. C'est le montage le plus simple à mettre en œuvre et à démonter pour le nettoyage. Le diamètre se choisit sur l'interface existante, l'épaisseur sur la tenue à la pression différentielle.
Disque inox ou disque bronze ?
L'inox 316L s'impose en milieu corrosif, à température élevée (jusqu'à 450 °C) ou quand un certificat matière est exigé. Pour la filtration et la diffusion courantes en ambiance neutre, le disque en bronze fritté fait le même travail à coût plus faible.
Peut-on obtenir un diamètre hors standard ?
Oui. En sur-mesure nous produisons de Ø1 à Ø700 mm, en épaisseurs de 2 à 20 mm, avec usinage et soudure (laser, TIG) si la pièce doit recevoir une collerette ou un raccord. Envoyez-nous votre plan.
