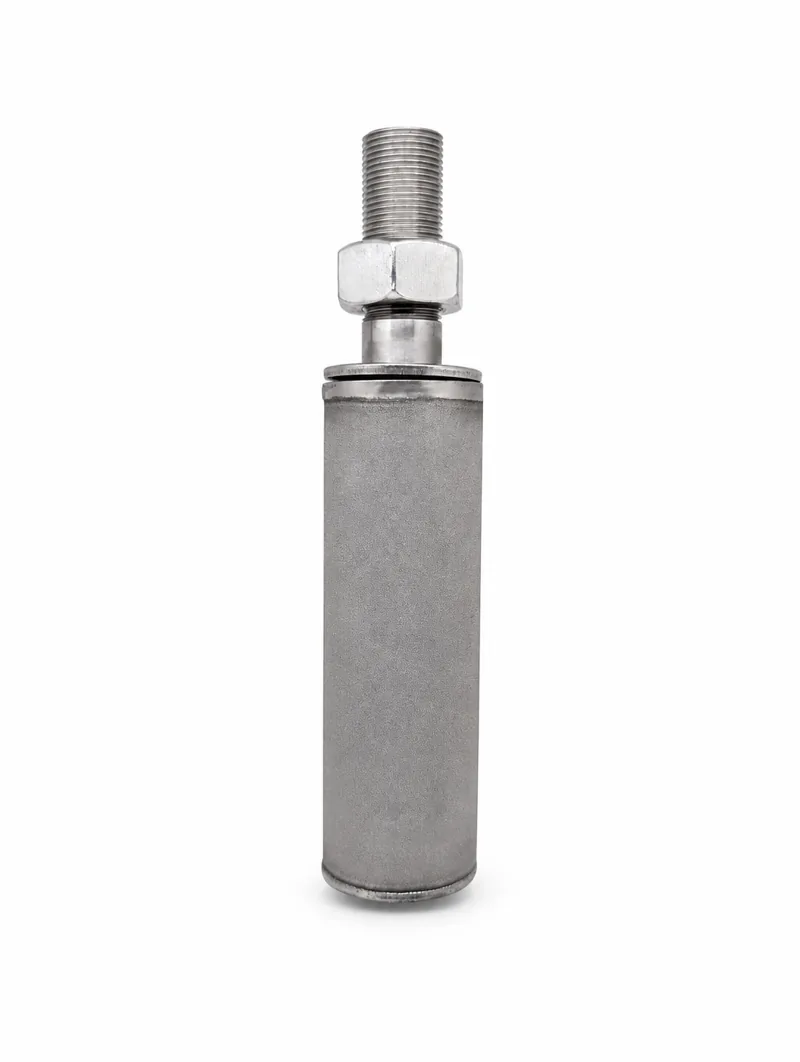

Bougies en inox fritté
La bougie en inox fritté poreux (316L) est un tube poreux fermé à une extrémité et fileté à l’autre. On la visse sur une cuve ou une ligne pour filtrer un gaz ou un liquide, ou pour diffuser un gaz dans un liquide en bulles calibrées (bullage, barbotage, aération). Porosité de 0,5 à 200 µm.
Applications
- Diffusion de gaz en cuve — bullage, barbotage, aération, en bulles calibrées par la porosité.
- Filtration en cul-de-sac — le fluide entre par le poreux et ressort par le raccord fileté.
- Carbonatation et micro-oxygénation — agroalimentaire, boissons, vinification.
- Remplacement de céramique — l’inox apporte la tenue mécanique et se nettoie.
- Milieux exigeants — chimie, pharmacie, agroalimentaire, avec certificat matière possible.
Dimensions
Sur-mesure : Ø extérieur de 6 à 319 mm, longueurs de 2 à 1200 mm, autres filetages sur demande (NPT, BSP). Nous consulter.
Matériau par défaut : inox 316L. Sur demande : 304L, 904L, Inconel 600, Monel 400, titane ou Hastelloy.
| Ø extérieur (mm) | Longueur de poreux (mm) [L] | Raccord |
|---|---|---|
| 23 mm | 100 mm | M12 |
| 40 mm | 125 mm | M20 |
| 40 mm | 250 mm | M20 |
| 50 mm | 300 mm | M20 |
| 50 mm | 600 mm | M20 |
Exemple de réalisation : une bougie inox avec deux raccords spécifiques, en remplacement d’une céramique, pour la diffusion de gaz en cuve. D’autres cas sur notre page réalisations sur-mesure.
Pour aller plus loin
Si le fluide doit traverser la pièce de part en part, regardez plutôt le tube en inox fritté. Pour le choix du format et du seuil de filtration, voir nos filtres frittés.
Bon à savoir
Qu'est-ce qu'une bougie frittée ?
Un tube poreux fermé à une extrémité et fileté à l'autre. On la visse directement sur une cuve, une ligne ou un piquage : c'est ce raccord intégré qui la distingue d'un simple tube, et qui permet de l'installer et de la déposer sans démonter l'installation.
Bougie ou tube fritté : lequel choisir ?
La bougie quand il faut visser la pièce sur un piquage existant et travailler en cul-de-sac, typiquement une diffusion ou une filtration en cuve. Le tube quand le fluide doit traverser la pièce de part en part, en cartouche montée dans un corps de filtre.
Quels filetages sont disponibles ?
M12 et M20 en standard selon le diamètre. D'autres filetages sont réalisables sur demande, notamment NPT et BSP. Précisez le filetage de votre piquage, nous adaptons la bougie plutôt que l'inverse.
Comment obtenir des bulles fines en diffusion ?
La taille des bulles dépend directement de la porosité : plus le poreux est fin, plus les bulles sont petites et le transfert gaz-liquide efficace. La porosité va de 0,5 à 200 µm. Donnez-nous le gaz, le liquide et le débit visé, nous vous orientons vers le bon seuil.
Peut-on remplacer une bougie en céramique ?
Oui, c'est un cas fréquent. Nous avons par exemple réalisé une bougie inox avec deux raccords spécifiques en remplacement d'une céramique, pour la diffusion de gaz en cuve. L'inox apporte la tenue mécanique et la possibilité de nettoyer la pièce.
