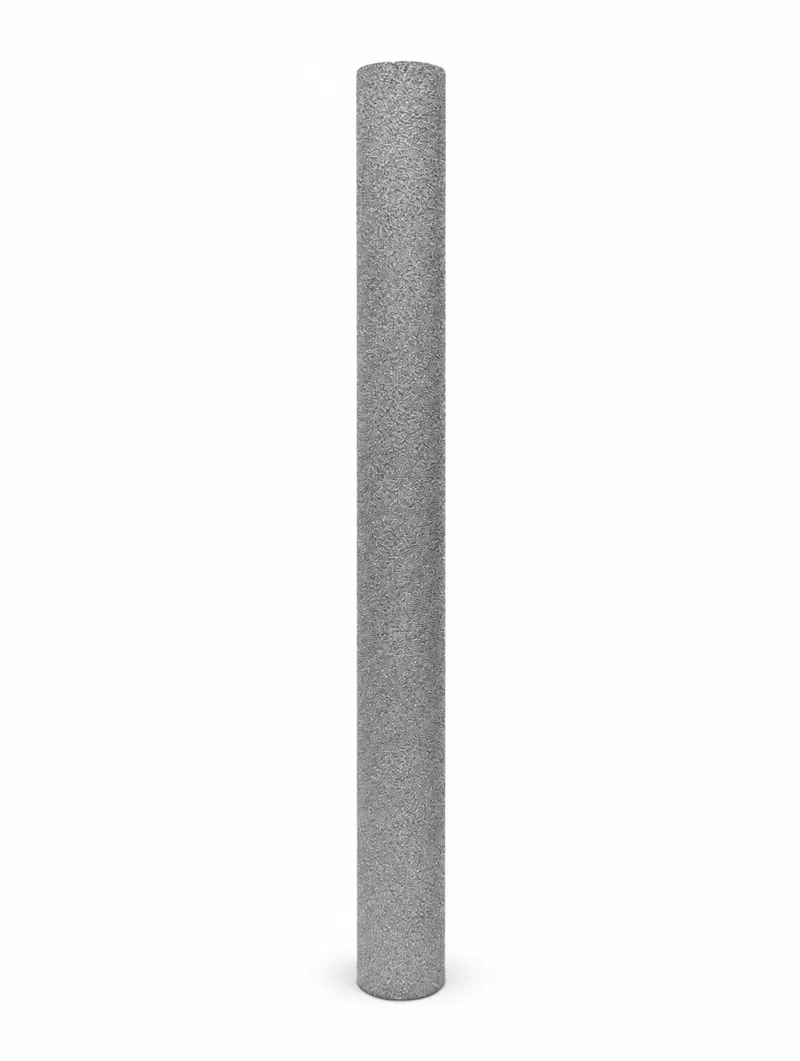

Tubes en inox fritté
Le tube en inox fritté poreux (316L) sert de cartouche filtrante, de diffuseur immergé ou d’évent tubulaire. On filtre de l’extérieur vers l’intérieur ou l’inverse, ou on diffuse un gaz dans un liquide sur toute la longueur du poreux. Porosité de 0,5 à 200 µm.
Applications
- Cartouche filtrante — filtration en continu de liquides ou de gaz, avec une grande surface filtrante pour un encombrement réduit.
- Diffuseur immergé — diffusion d’un gaz dans un liquide en bulles calibrées : bullage, barbotage, aération, carbonatation.
- Évent tubulaire — mise à l’air d’une enceinte avec rétention des particules.
- Séparation gaz / liquide — arrêt d’aérosol sur les purgeurs de canalisation d’air comprimé.
- Milieux exigeants — chimie, pétrochimie, pharmacie, agroalimentaire, nucléaire, avec certificat matière possible.
Dimensions
Sur-mesure : Ø extérieur de 6 à 319 mm, longueurs de 2 à 1200 mm. Nous consulter.
Matériau par défaut : inox 316L. Sur demande : 304L, 904L, Inconel 600, Monel 400, titane ou Hastelloy.
| Ø extérieur (mm) | Ø intérieur (mm) | Longueurs standards (mm) [L] |
|---|---|---|
| 14 mm | 10 mm | 250 mm |
| 17 mm | 13 mm | 600 mm |
| 17 mm | 12 mm | 900 mm |
| 23 mm | 19 mm | 600 mm |
| 23 mm | 18 mm | 1000 mm |
| 30 mm | 25 mm | 600 et 1000 mm |
| 35 mm | 30 mm | 600 et 1000 mm |
| 40 mm | 35 mm | 600 et 1000 mm |
| 50 mm | 45 mm | 600 et 1000 mm |
| 60 mm | 55 mm | 600 et 1000 mm |
| 80 mm | 74 mm | 600 et 1000 mm |
| 100 mm | 94 mm | 600 et 1000 mm |
Le même tube en bronze
En ambiance neutre, le tube en bronze fritté est disponible sans soudure et couvre les mêmes fonctions à coût plus faible. Pour choisir entre les formats et les seuils, voir nos filtres frittés.
Bon à savoir
Pourquoi choisir un tube plutôt qu'un disque ?
Pour la surface filtrante. À encombrement égal, un tube offre bien plus de surface qu'un disque : le débit passe mieux et le colmatage est plus lent. C'est le format de référence dès qu'il faut filtrer en continu ou traiter un débit important.
On filtre de l'extérieur vers l'intérieur ou l'inverse ?
Les deux sont possibles. De l'extérieur vers l'intérieur, les particules se déposent sur la paroi externe, plus facile à nettoyer ou à décolmater. De l'intérieur vers l'extérieur, on privilégie la compacité du montage. Le sens se choisit surtout selon l'accès pour l'entretien.
Un tube fritté peut-il servir de diffuseur ?
Oui, c'est un usage courant. Immergé, il diffuse un gaz dans un liquide en bulles calibrées sur toute la longueur du poreux : bullage, barbotage, aération, carbonatation. La finesse de porosité détermine la taille des bulles.
Quelles longueurs sont possibles ?
De 250 à 1000 mm en standard selon le diamètre, et de 2 à 1200 mm en sur-mesure, pour des diamètres extérieurs de 6 à 319 mm. Les tubes peuvent être usinés et soudés (laser, TIG) pour recevoir des embouts ou des raccords spécifiques.
